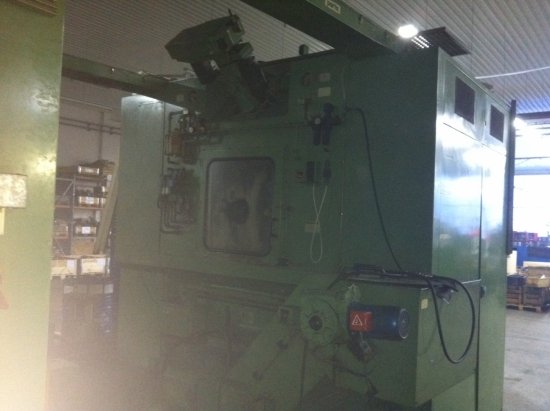

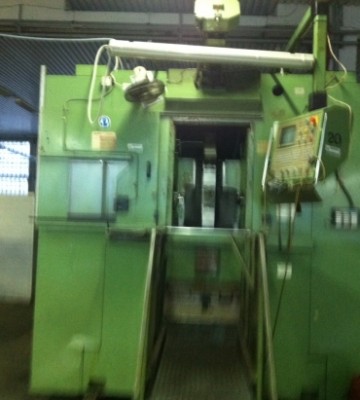

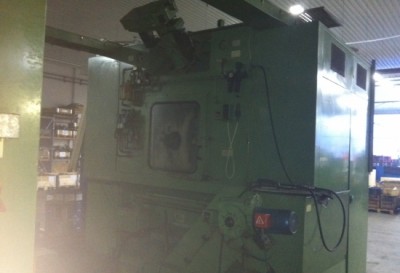

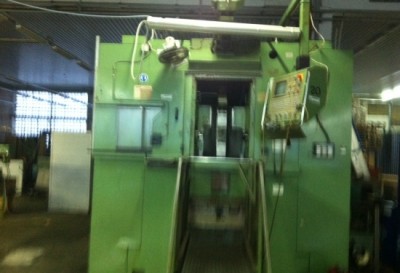

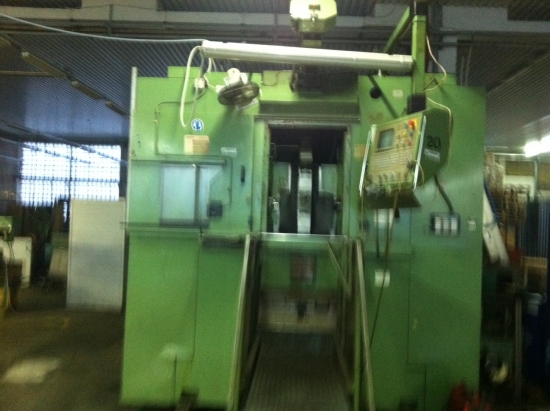

la macchina è una PORTA del 1992, è tutta a CN (ALLEN-BREDLEY sostituito nel 2004), ha 8 stazioni e 12 unità (ISO40, corsa 120 mm, canotto D115 mm);

le 8 morse hanno corsa 16+16 (larghezza morsetti: 200-168) e hanno i porta morsetti che possono ruotare di qualsiasi angolo tra 0° ai 90°:

la rotazione avviene tramite le 2 unità radiali (dotate di ingranaggi che vanno a inserirsi su quelli presenti sulle morse) mentre il bloccaggio è idraulico (attraverso il distributore della tavola);

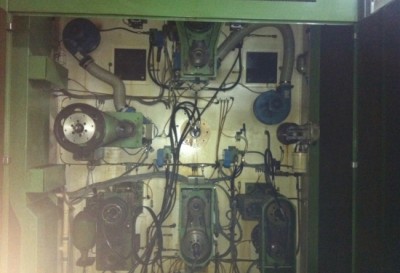

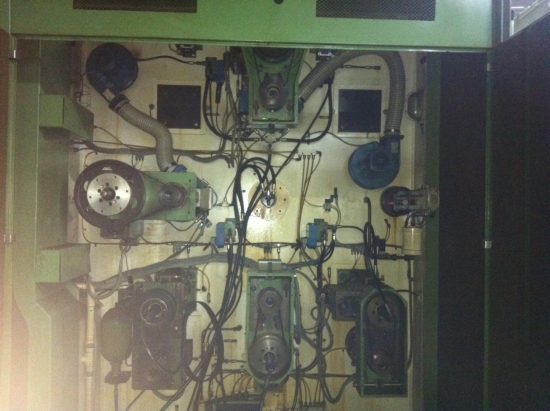

1) Foratrice sinistra + foratrice destra
2) Foratrice sinistra + foratrice destra
3) Foratrice/maschiatrice sinistra + foratrice/maschiatrice destra
4) Foratrice/maschiatrice sinistra + foratrice/maschiatrice destra
5) Unità sinistra assente + unità radiale per rotazione morse + unità destra assente
6) Foratrice/maschiatrice sinistra + foratrice/maschiatrice destra
7) Unità sinistra assente + unità radiale per rotazione morse + unità destra assente
8) Carico/scarico manuale

Optional:

eventuale aggiunta delle 4 unità CN assenti (due foratrici in stazione 5 e due fora/maschia in 7): da concordare;
eventuale aggiunta di recessi (meccanici, idraulici o CN): da concordare.
morsetti girevoli
